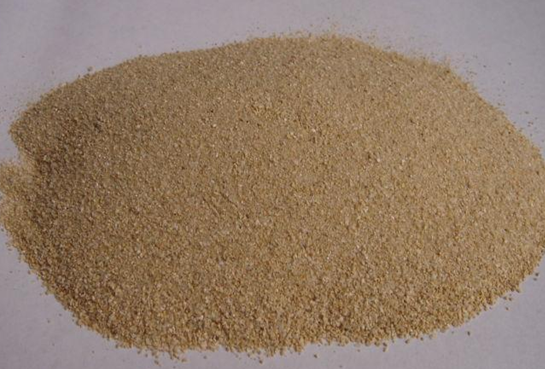

產(chǎn)品特點(diǎn)：
純度高：有效成分達(dá)到96%以上。
堆積密度低：根據(jù)規(guī)格不同，堆積密度為0.7—0.95(g/cm3)，同等加入量時(shí)，加入質(zhì)量 相對(duì)其他除渣劑低30%以上，為客戶節(jié)省成本。
灰塵含量低：嚴(yán)格的生產(chǎn)工藝控制了產(chǎn)品出品的粒度范圍，產(chǎn)品粒度均勻，避免使用中揚(yáng)灰，保持潔凈的生產(chǎn)環(huán)境。
含水量低：通過適當(dāng)?shù)臏囟燃庸ず螅a(chǎn)品含水量低，避免了結(jié)晶水在高溫下引起的飛濺，使反應(yīng)更多加迅速。
低軟化點(diǎn)：本產(chǎn)品撒入金屬液表面后，跟金屬液接觸部分迅速熔融，形成黏度高的“皮膜”進(jìn)而可以粘裹住浮渣，達(dá)到快速扒渣的效果。
鑄鐵：鐵水浮渣黏度小，呈散砂狀，本產(chǎn)品通過形成粘性的膨化物吸收和粘裹散狀的浮渣，形成大塊或球型的浮渣，進(jìn)而可以快速扒除。
鑄鋼：鋼水本身黏度大，但較稀，渣層的流動(dòng)性比鐵水渣強(qiáng)，本產(chǎn)品在高溫形成粘性膨化物可以有效增加鋼水浮渣的稠度，降低鋼水渣的流動(dòng)性，聚集成大塊的渣塊，方便渣的扒除，同時(shí)防止浮渣隨澆注進(jìn)入型腔。
使用方法：
加料完畢，金屬液出爐前，均勻撒入本產(chǎn)品適量（加入量根據(jù)實(shí)際浮渣量的多少以及金屬液的黏度把握），金屬液倒入澆包后，可再均勻加入一層覆蓋金屬液表面，防止熱輻射，除低熱損，同時(shí)擋渣，防止金屬液內(nèi)部的夾渣進(jìn)入型腔。扒渣時(shí)，由于本產(chǎn)品接觸金屬液會(huì)迅速膨脹，形成保溫層，使得上層除渣劑溫度偏低，反應(yīng)不充分，請(qǐng)用適當(dāng)?shù)陌窃ぞ?，輕微攪拌渣層，使本產(chǎn)品和渣層充分接觸，達(dá)到聚渣效果。
應(yīng)用范圍
生產(chǎn)流程
技術(shù)參數(shù)
產(chǎn)品成份
| SiO2 | A12O3 | Fe2O3 | CaO |
| 72.6% | 13.01% | 1.1% | 0.8% |
| MgO | K2O | Na2O | IG |
| 0.6% | 4.2% | 3.8% | 4.1% |
產(chǎn)品規(guī)格
| 型號(hào) | 粒徑(mm) | 目數(shù) | 用途 |
| R-3 | 1.12-0.55 | 18-28 | 鑄鋼、不銹鋼 |
| R-4 | 0.6-0.18 | 30-80 | 鑄鐵 |
